接觸角測量儀
眾所周知，納米材料科學與工程已經成為世界性的研究熱點，在研究納米材料的表面改性時，往往要涉及潤濕接觸角這個概念。所謂接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角。
接觸角測量儀主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，也可測量外相為液體的接觸角。該儀器能測量各種液體對各種材料的接觸角, 例如塊狀材料、纖維材料、紡織材料等，粉末樣品在壓片后也可測量。同時此系列儀器可測量和計算表面/界面張力、液滴形狀尺寸、表面自由能。
基于光學形態的分析方法
坐滴法固體表面的液滴接觸角
氣泡俘獲法測量浸入液相中固體材料底部與氣泡的接觸角
滾落分析傾斜表面滾落時液滴的前進角及后退角
懸滴法利用懸掛于針頭底部液體的曲線輪廓來測量表面或界面張力
表面自由能通過接觸角數據計算固體表面能
SCI5000型光學精密接觸角測量儀
一、測試指標
1. 接觸角測量范圍：0～180°，
2. 滾動角測量范圍：0～90°，
3. 接觸角分辨率：0.01°，
4. 接觸角測值精度：±0.1°
5. 表面張力測試方法：懸滴法
6. 表面張力測試范圍：0～2000mN/m，
7. 表面張力測試分辨率：0.01mN/m
二、硬件指標
1、樣品臺控制：
(1) 前后移動 手動，行程50mm，精度0.1mm
(2) 左右移動 手動，行程50mm，精度0.1mm
(3) 上下移動 手動，行程50mm，精度0.1mm
(4) 樣品臺大?。?00mm×70mm（可根據需要定制平臺大?。?/span>
(5) 旋轉：整體自動旋轉，測滾動角、前進角、后退角，軟件實時顯示滾動角大?。蛇x）
(6) 溫控系統：溫控范圍：室溫～400℃（可選）
2、進樣器控制：
(1) 上下移動行程50mm，精度0.1mm
(2) 雙控制高精度自動進樣系統，軟件自動控制進樣量以及進樣裝置整體的上下運行，既可精確控制加樣，也可精確控制抽樣，進樣精度0.1微升（可選）
3、成像系統：
(1) 光學放大 連續變倍可調高清鏡頭
(2) CCD參數：專業工業相機, 拍攝速度：100幀/秒（可選）
(3) 鏡頭前后調整，行程10mm，精度0.1mm
(4) 鏡頭左右調整，行程10mm，精度0.1mm
(5) 鏡頭俯視調整，傾角平臺調整，可調節鏡頭的俯仰角度及水平度
(6) 儀器整體結構中包含七維運動調整模式
三、專用測試軟件功能
1. 圖像采集分析專用軟件，具有多種分析方法：影像自動分析法（橢圓擬合法、雙角擬合法、Young Laplace分析法）、量角法、量高法、幾何法、五點擬合法、插板法、懸滴擬合法等；
2. 接觸角的連續動態測量：連續動態測量，速度可調，最小0.01秒，可自動選擇對樣品在某一段時間內進行連續自動測量,接觸角測量值隨時間變化曲線展示，且以圖片和數據兩種方式存入數據庫系統，以備需要的時候隨時導出。
3. 四種拍攝模式：單張拍攝、連續間隔拍攝（0.5～3600s可調）、連續快速拍攝（快拍速度100幀/秒）、視頻拍攝等
4. 測量模式：單張測量、連續間隔自動測量、連續快速自動測量
5. 接觸角數據取得方式：全自動測值和人工修整相結合，按測試，軟件自動拍照-查找敏感點-計算接觸角值-顯示計算結果，整個過程無須人工干預，以降低人為因素影響；左右角對比，計算左右角并取平均值，曲面校正，用于凹凸面接觸角測量。
6. 表面自由能：ziman一液法、EOS平衡法、owens二液法、Wu氏二液法、louis酸堿三液法等多種方法可供選擇
7. 具有固液界面張力測試窗口
8. 數據庫管理功能：存儲、修改、篩選、導出EXCEL表格，測值以及擬合結果均可保存到圖片上，直觀明了，生成圖文報告可直接打印
9. 視頻錄相功能：錄制AVI格式影視圖像，可用于PPT文件制作等
10. 軟件：分析專用軟件，終身免費升級。

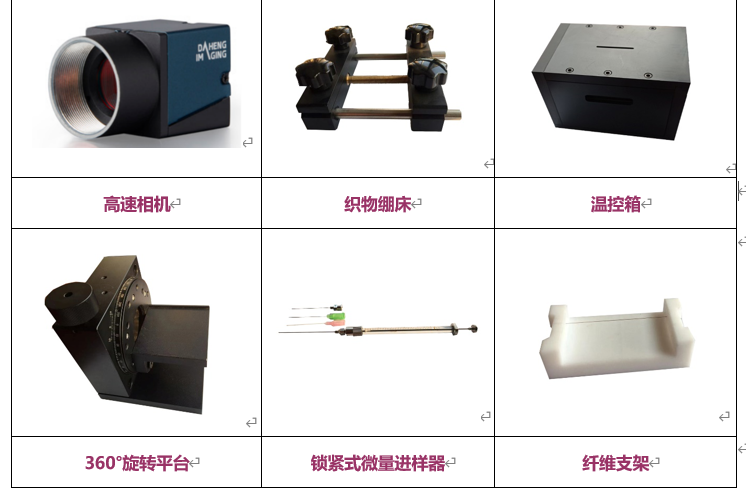

四、選配件清單
1. 溫控平臺：根據需要選擇控溫范圍
2. 整體旋轉：測滾動角，前進角、后退角，可自動感測滾動角
3. 全自動進樣系統：雙電機控制，控制進樣量及上下運行，既可精確加樣，也可精確抽樣；
4. 高速相機：根據需要可選擇更高幀率的相機（100~2000幀/秒）
5. 液-液-固測量裝置：測試液液固、液氣固之間的接觸角
6. 粉體樣品測量專用裝置：壓片測試粉體樣品時使用
7. 鎖緊式微量進樣器：針頭可換，測試超疏水材料時使用
8. 纖維支架：測量纖維樣品時使用
9. 預裝軟件的配套電腦
