概述：

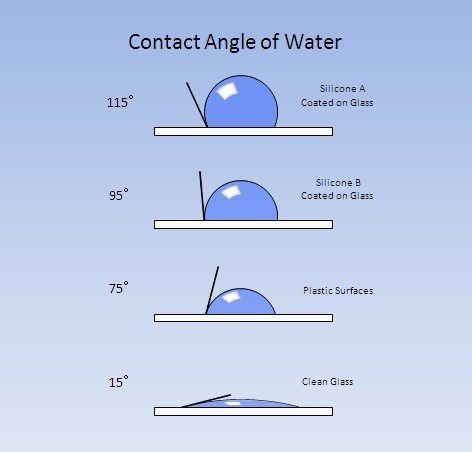

眾所周知，納米材料科學與工程已經成為世界性的研究熱點，在研究納米材料的表面改性時，往往要涉及潤濕接觸角這個概念。所謂接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角
一、通用指標
1. 接觸角測量范圍：0～180°, 滾動角測量范圍：0～360°
2. 接觸角分辨率：0.01°
3. 接觸角測值精度：±0.1°
4. 表面張力測試方法：懸滴法/ Bashford-Adams（BA）表
5. 表面張力測試范圍：0～2000mN/m
6. 表面張力測試分辨率：0.001mN/m
7. 儀器尺寸及重量：寬300×長500×高420 mm ，15kg
8. 電源：AC 220V 50HZ
二、硬件配置指標
（一） 樣品臺控制：
1、 樣品臺移動：上下行程：手動 60mm，精度：0.1mm，平臺采用剪形升降支撐，精研絲杠驅動，雙導軌五軸定位機構，保證運動絕對平穩，舒適，精度高，承載大。配有鎖緊手輪，安全可靠。
2、 水平移動可升級至最大100mm行程，手動、精度：0.1mm
3、樣品臺大小：120*100mm
4、樣品臺旋轉：可選配手動360。 旋轉平臺，最小讀數0.1。，分辨率0.01。用于測試前進/后退角/滾動角
*亦可選購自動360。旋轉平臺，最小讀數0.1。，分辨率0.01。
5、水平控制：樣品臺水平控制、鏡頭水平控制和整機四腳水平
6、可放置最大樣品：180( 寬)*∞(長)*60(高)mm
7、選購配件：專業纖維夾具，專業薄膜、植物葉片夾具等等，可用于分析纖維或表面不平整樣品的接觸角值。
（二） 進樣系統控制：
1、 進液系統：五通道蠕動泵手動進樣系統
2、進液控制：手動 行程：25mm精度：0.1mm，另配電動蠕動泵進樣系統，可正反向控制
3、進樣器上下移動：手動 行程：60mm，使用滾珠絲杠，移動平穩無間隙
*可無縫升級至電動平臺，行程50mm
4、進液器： 10ul～100ul高精度微量進樣器1套
5、針頭：專業可替換針頭進樣針管，包括0.5mm標準針頭、0.9mm粗針頭以及用以測試超疏水材料或膠水對固體材料的接觸角值的0.14－0.3mm不銹鋼超細針頭、聚四氟乙烯針頭等
6、移液方式：手動控制移液操作，可選配自動控制移液操作
7、標配：50ul、100ul及魯爾式高精度微量進樣器一套，硅膠管
（三） 成像系統控制：
1、鏡頭控制：二維俯仰調整，x,y軸兩個方向各±2
2、鏡頭：高性能工業連續60倍放大鏡頭，光學放大 0.7－5.0×連續變倍（僅變倍參數，內置還有放大后置鏡），有效像素55 -320 pixel/mm
3、攝像機：工業級黑白USB2.0制式超低照度CCD系統 分辨率（最低）：1280*1024
25幀/秒的速度（可選配高速60，100，200幀，1000幀，2000幀/秒CCD）
4、光源系統：連續可調亮度單色冷光LED輪廓背景光源，進口平行光透鏡技術，發光柔和均勻。接觸角圖像邊緣更清晰
5、4種液滴測試狀態：懸滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3態）、氣泡虜獲法（Captive Drop）、插板法
三、軟件功能指標
（一）、接觸角測試
1. 多種接觸角分析方法:
6種：量高法、量角法、五點擬合法、插板計算法、懸滴擬合法、自動影像分析法等
2．接觸角的連續動態測量：可自動選擇對樣品在某一段時間內的進行連續自動測量，且以圖片和數據兩種方式存入數據庫系統，以備需要的時候隨時導出，連續測量速度可調，最小0.04秒。
3. 接觸角數據取得方式：全自動測值和人工修改相結合。按“測試”，軟件自動完成拍照-查找敏感點-計算接觸角值-顯示計算結果，整個過程無須人工干預，以降低人為因素影響
4. 接觸角量測技術：數學模型擬合與真實液滴外廓實際量測相結合，解決非對稱圖像測值問題
5. 曲面修正：上凸曲面、下凹曲面、表面粗糙度修正
6、 自動水平線（基線base line）查找技術
7. 動/靜態接觸角測試，可測試前進/后退角/傾斜角和滾動角值、平衡接觸角、熱力學本征接觸角值
8. 拍攝圖像方法：單張或25幀/秒連續拍攝 更高速度需選購相應速度相機如60幀、100幀、200幀、1000幀速度的相機
9. 程序設置進樣區域，多點自動按序拍攝，統一分析計算，自動得到數據，一鍵出結果。左右接觸角值分別計算與比較功能，軟件自動求取平均接觸角
10. 數據庫管理功能：數據與圖像一一對應，備份、壓縮、導出EXCEL表格，測值以及曲線擬合結果均可保存到導出的圖片上，直觀明了。
11、視頻錄相功能：錄制AVI格式影視圖像，可用于PPT文件制作。
（二）、界面張力測試
1、Young-Laplace擬合技術分析液－氣及液－液界面張力值
2、基于Young-laplace方程擬合技術的表面張力/界面張力測試模塊
3、擁有Bashford-Adams(BA)表法以及ADSA－PD兩種分析方法
4、實時圖像懸滴法界面張力值
（三）、表面自由能及潤濕性分析
1、多種表面自由能估算模型，包括：
Equation of State ( Neumann et al. )、Good-Girifalco、Owen-Wendt-Rabel、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(Van OSS & Good)、Jhu、Zizman臨界表面張力法等表面自由能估算方法，不但能分析低能固體表面，也能分析高能固體表面。
2、300種液體、500個數據的液體庫
四、產品優點
SCI2000系列接觸角儀是全面分析一般接觸角儀優缺點的基礎上，基于的圖形分析技術，精益求精的成果。本著成本控制以及性能提升的設計初衷，我們對各部分結構設計以及軟件設計均進行了全面優化。
主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，也可測量外相為液體的接觸角。該儀器能測量各種液體對各種材料的接觸角, 例如塊狀材料、纖維材料、紡織材料等，粉末樣品在壓片后也可測量。同時此系列儀器可測量靜態和動態接觸角及表面/界面張力（懸滴法）、表面自由能。
更穩定、更精準、更多樣化的機械結構
（1）全面優化的整體系統設計，結構更為緊湊與優化
（2）協調性更好的機械結構：提供多維的機械結構設計，有效地控制樣品臺、攝像系統、滴液滴定系統的協調性
（3）操控更方便、定位更精確的液滴焦距與位置控制系統
（4）可增配更為專業的動態接觸角（滾動角）測量模塊，旋轉定位平臺無回程保證了更為精確的角度控制
（5）方便的進液量提示功能和精確的進液控制機構
（6）鏡頭水平調整機構采用了高精度二維傾斜調整平臺
更清晰、更高速、更專業的光學系統
1、提供高解析度光學鏡頭
（1）高放大率工業連續放大鏡頭，0.7－4.5倍放大倍率
（2）大景深,低畸變,高解析度，更清晰的液滴呈現
2、連續可調亮度LED冷光源技術
（1）更清晰的液滴輪廓邊緣
（2）亮度不易衰減，使用壽命更長
（3）平行光透鏡技術，發光柔和均勻，成像更清晰
3、更清晰、速度更快的成像系統
（1）標準配置25幀/秒攝像機,配置USB2.0標準接口相機
（2）另可選配60、100、200的高速攝像機
（3）提供多種相機升級服務,各種攝像機（選購件）
精度更高、控制更方便的進樣系統
1、多種進樣系統供選購，升級更方便，滿足各種復雜的需求
2、配備齊全的各種進樣器以及針頭供選購
3、可選配控制精度更高、定量更精確的注射泵系統
（1）專業級的高精度注射泵系統
（2）更易于樣品管的清洗以及更換，不易產生二次交叉污染
（3）采用了精密絲桿以及線性導軌技術，運動控制精度更高
功能更強大、更人性化的分析系統
（1）多種分析液滴形態：
停滴（2、3態）、懸滴、氣泡虜獲法、插板法
（2）多種計算接觸角方法、曲線擬合技術：
分析前進/后退角，滾動角值；分析不規則角度值
（3）多種表面自由能估算模型
（4）獨特的錄相功能，可將測值過程錄相為AVI格式，以供使用
（5）強大的數據庫管理功能；可以方便的保存、查詢、導出數據
五、符合標準
ASTM D 724 Standard Test Method for Surface Wettability of Paper (Angle-of-Contact Method)
ASTM D 5946-2004 Standard Test Method for Corona- Treated Polymer Films Using Water Contact Angle Measurements
ISO15989: Plastics- Film and sheeting - Measurement of water - contact angle of corona-treated films
六、應用方向
新材料表面表征、表面純度測試、固體表面處理評價、液體配方設計、表面清潔度分析、固液體之間或固體黏附特性研究、表面印刷性能的表征、玻璃、塑料或金屬等固體表面浸潤性研究、分析表面改性等等.
可用于如下領域的基礎研究、應用新方法、產品設計以及品質控制等：
u 紙張、紙尿褲、衛生護墊等材料吸水性以及可印刷性等性質分析；
u 纖維、織物、碳纖維、玻璃纖維與樹脂的新功能開發、表面性質、印染等性質分析；
u 液晶屏、硬盤、屏幕保護膜、觸摸屏、LCD、LED、光學零件、半導體芯片、Wafer、微電子等行業表面清潔度分析以及品質控制、新材料開發研究以及等離子（Plasma）處理等表面處理效果評估；
u 聚合物、高分子材料及金屬材料表面修飾、表面改性、印刷性質等分析；
u 薄膜、偏光片、膠片、感光材料的新材料開發、印刷性等分析；
u 生物材料、仿生材料的研發及其應用分析，如檢測和表征蛋白質、肺表面活性劑，表征生物相容性材料（高分子材料）的潤濕和粘附性、競爭以及粘附的蛋白質；
u 食品工業、醫藥如人造骨、隱形眼鏡、眼鏡玻璃的潤濕、吸附性質分析；
u 超疏水和超親水材料研究、可潤濕性分析；
u 空調親水鋁箔、絕緣子、巖芯、煤礦、瀝青的潤濕性分析以及新材料的研發；
u 電潤濕接觸角轉化、電透鏡研究等；
u 表面活性劑應用研究，如化妝品、清潔劑、乳液、石油行業（三次采油）等
u 噴霧、農藥、油漆、墨水、油墨和涂料行業配方設計及潤濕性分析；
研發實驗領域：液體或熔體（如聚合物、金屬、煤碳、原油等）的表面/界面張力測試以及基于壓力、溫度、時間、濃度不同條件下的界面化學性質分析；
