SCI系列高溫真空接觸角測量系統，主要由主體機柜、專用led光源、300mm遠焦鏡頭、工業成像彩色CCD、高溫高真空爐體、水循環冷卻系統、可移動真空機組（真空分子泵和機械泵）、專用接觸角拍攝和分析軟件組成。

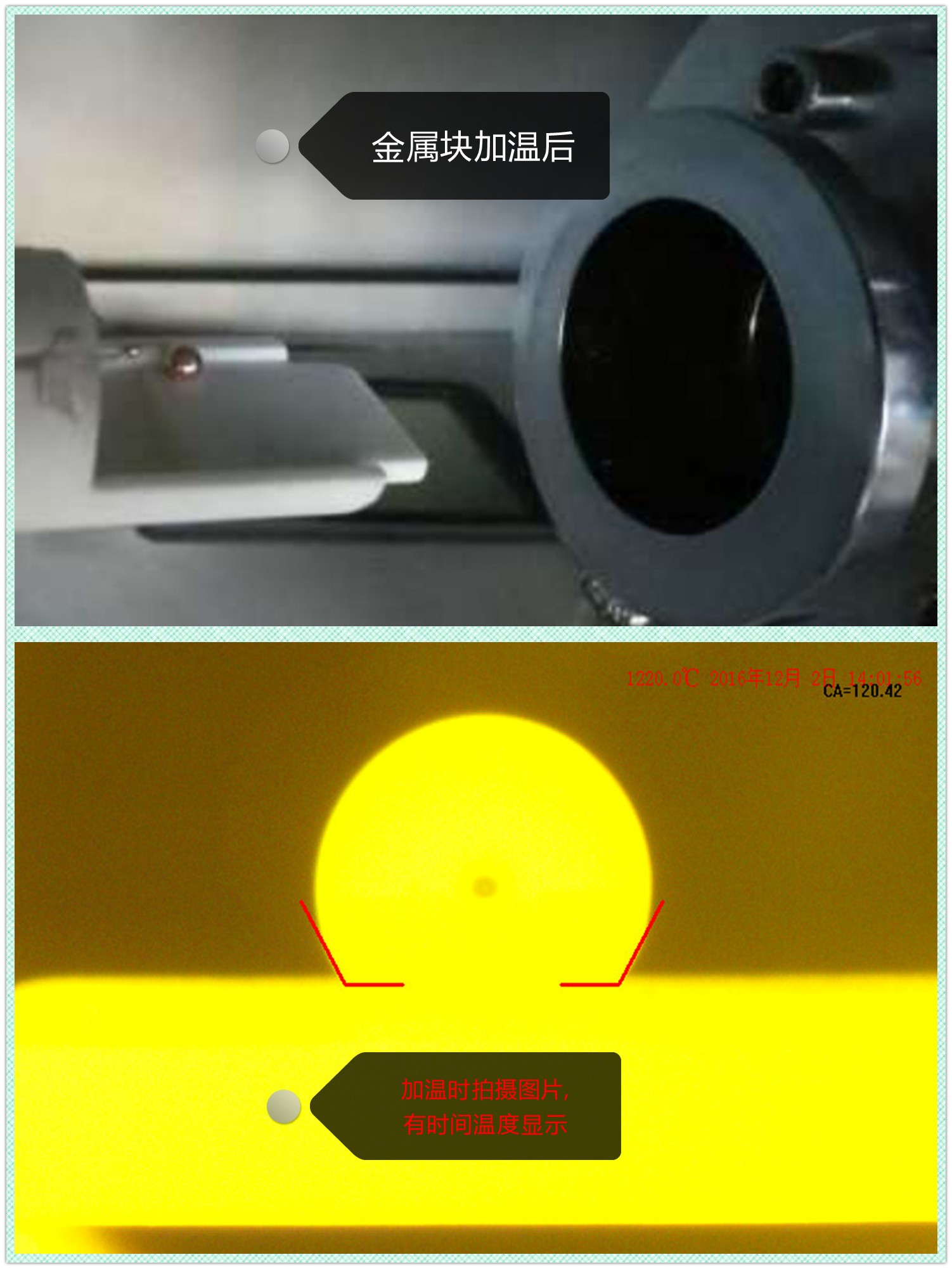

高溫真空接觸角能在高真空或惰性氣體保護環境下測量熔融金屬的潤濕行為，可分區段控制程序升溫，最高溫度可達1700度，最高真空度可達1*10-5Pa。
儀器廣泛應用于陶瓷材料研究、金屬材料研究、釬焊研究、航空航天材料研究、鋼鐵冶煉研究、復合材料研究等。主要用于在高溫真空條件下，通過視頻光學原理，測試各種材料的潤濕鋪展性能。 可以測量液體在固體表面的潤濕角及表面張力，可以在真空或保護氣氛中測量，可以實現對潤濕角的動態測量，測量液體表面張力，計算固體的表面自由能。 具有操作簡便、加熱溫度高、抽真空穩定、分析準確、算法豐富的特點。
型號 | SCI-1100 | SCI-1400 | SCI-1700 | |
儀器外觀圖 | ||||
高溫爐膛 | 溫度范圍 | 室溫～1100℃ | 室溫～1400℃ | 室溫～1700℃ |
長期使用溫度 | 室溫～1050℃ | 室溫～1350℃ | 室溫～1650℃ | |
真空條件下最高溫度 | 1000℃ | 1300℃ | 1600℃ | |
熱電偶 | K型 | S型 | B型 | |
控溫方式 | 數顯智能40段可編程序溫度控制儀/SCR智能模塊/PID方式；溫度測量均為鉑銠熱電偶。 | |||
升溫速度 | 3－5℃/min | |||
空爐升溫時間 | ≤180min | |||
控溫精度 | ±1℃ | |||
溫度分辨率： | 大于1000度，為±1℃；小于1000度，為±0.1℃ | |||
保護系統 | 儀器設有過溫保護（溫度過高）和過流保護 | |||
氣氛與真空 | 可通惰性氣體、可抽真空 | |||
真空泵 | 結合精密分子泵配套機械泵最大真空極限可達：5×10-5pa ， 電極轉速：24000rpm,啟動時間：＜4.5min | |||
冷卻方式 | 水冷裝置。采用PID智能控溫整定功能，制冷量：1200W，控溫精確：溫度范圍：5～35℃，循環流量：10～20L/min，循環壓力1.0～1.3bar。 | |||
功率與電壓 | 3KW/ AC 220V或380V/50HZ | |||
隔熱可視窗口 | φ20mm | |||
爐膛尺寸 | φ40×300mm（恒溫區150mm） | |||
最大樣品尺寸 | Ф14×10 | |||
控制柜 | 定制專業電氣化控制柜，實現一體式操作系統。 | |||
數據處理 | 配套數據處理終端系統 | |||
成像系統 | 鏡頭控制 | 三維平臺控制 | ||
鏡頭 | 工業連續放大鏡頭 0.7-5X光學放大 有效像素55 -320 pixel/mm ，工作距離300mm。 | |||
相機系統 | 工業級超低照度彩色CCD系統 水平750線 0.0005Lux照度 | |||
光源 | 工業LED冷光，可調亮度背景光源。壽命20000小時以上 | |||
軟件系統 | 接觸角計算方法，共6種：量高法、量角法、圓擬合法、橢圓擬合法、切線法、自動影像分析法。特殊基線（彎曲基線）的接觸角測量 | |||
測量液體表面張力（懸滴法） | ||||
計算固體的表面自由能 | ||||
拍攝圖像方法：單張拍攝和25幀/秒連續拍攝.更高速度需選購相應速度相機如60幀、100幀速度的相機。 | ||||
溫度觸發拍攝功能：可根據設定的目標溫度或間隔溫度自動拍攝圖像 | ||||
視頻錄相功能：錄制AVI格式影視圖像，可用于PPT文件制作。 | ||||
可批量處理拍攝圖片，自動分析接觸角，生成曲線圖，用于觀測接觸角的變化情況 | ||||
左右接觸角值分別計算與比較功能，軟件自動求取平均接觸角 | ||||
數據庫管理功能：數據與圖像一一對應，備份、壓縮、導出EXCEL表格，拍攝溫度，測值以及曲線擬合結果均可保存到導出的圖片上 | ||||
整體指標 | 接觸角測試范圍 | 0°＜θ＜180° | ||
讀值分辨率 | 0.01° | |||
測試精度 | ±1° (θ/2 法) ±0.1°圓擬合法 | |||
界面張力測試范圍 | 0.01-1000mN/m | |||
界面張力測試分辨率 | 0.01mN/m | |||
界面張力測試方法 | 懸滴法 | |||
主機尺寸及重量 | 300Wx650Lx600Hmm 23-30kg | |||
電源 | AC 380V或AC220V | |||
