儀器簡介
Photon S 在線式氣體分析儀是Madur公司精密的設備。
該分析儀根據便攜式紅外分析儀Photon進行設計和創新，主要采用非分散紅外氣體傳感器，輔以電化學傳感器進行測量。
模塊化的結構和擴展設備使得Photon S能夠滿足用戶的各種特殊需求。
該分析儀根據ISO 10396標準生產。
主要特性
控制模塊和電源供應
包含帶有Windows CE 操作系統的PC-104電腦, 用于監管整套CEMS系統的運行。
大尺寸-6.4” , 帶有觸控板的高分辨率VGA (640x480)彩色顯示屏,用于顯示結果和數據的輸入。
RS232C和Ethernet端口與電腦進行通訊交流。
3個插口用于選配模塊 (可用在分析儀的前面和背面):
模擬輸出 / 輸入
數字輸出 / 輸入
繼電器輸出
大容量SSD（固態驅動器）用于存儲測量數據。
計算燃燒參數和其他相關參數。
2個USB端口用于連接外部設備 (鼠標, 鍵盤)。
控制模塊和電源供應
Wi-Fi 通訊適配
裝配有加熱管和加熱過濾器。
玻璃纖維過濾器(大的表面積)用于消除煙塵、鹽顆粒和煙灰。
可使用多種類型的干燥器 - NAFION? 和 Peltier交換器組合。
對于NO-NDIR 測量 - 蓄水池和蠕動泵用于自動控制NO通道的濕氣。
氣體預處理模塊
用于安裝O2順磁傳感器的氣室。
紅外傳感器隔間的隔熱和穩定 。
可安裝9個紅外傳感器和4個電化學傳感器的氣室。
每個紅外傳感器均有自己的熱穩定 (0.01°C)。
雙重氣體通道: 一級 “潮濕通道”用于NO紅外傳感器，第二級干燥器通道用于其它所有傳感器。

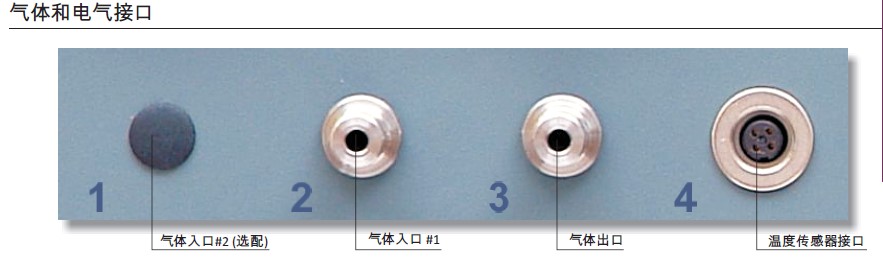

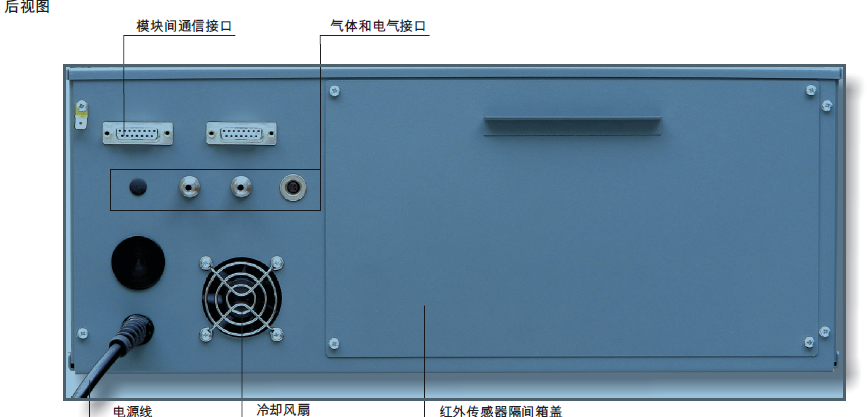

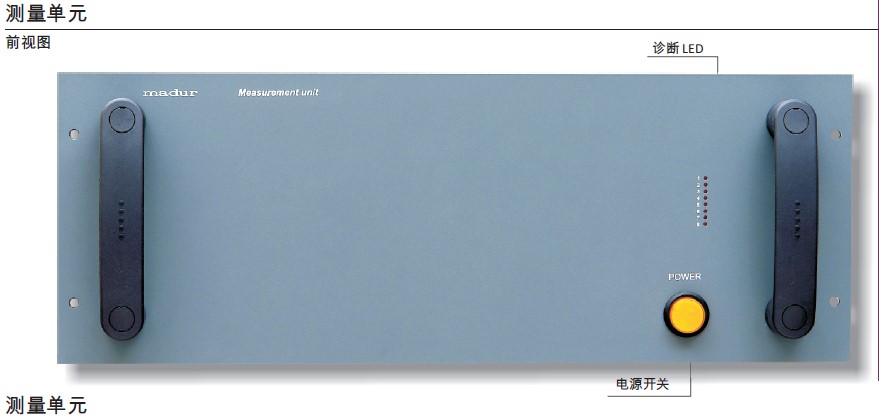

測量模塊
測量環境溫度和煙氣溫度。
測量大氣壓力和差壓。
測量煙囪抽力和流速(使用皮托管)。
主要特性
附加元件,定制的解決方案 (舉例)
可準備超壓版本:
使用安全的, NPT 1/4” 氣體接口。
使用選配的元件在測量前執行整個儀器的泄露測試。
交付時可選擇使用/不使用框架。
附加元件,定制的解決方案 (舉例)
可從電源供應模塊中分離出顯示屏和PC-104模塊。
可調整/執行設備程序的特殊選項。
在線式連續監測系統 Photon S 可根據特殊要求定做。單獨的實現方案可能在結構方面相差很大。尤其是氣
體接口根據單個配置可能被（不被）顯示。下面的圖片顯示的是一個示例配置的儀器。
技術參數
控制單元 | ||||
尺寸(W * H * D)：486 mm * 176 mm * 287 mm 重量：4 kg ÷ 5 kg 箱體材質鋁：表面啞光 操作環境：溫度: 10°C ÷ 50°C, 相對濕度: 5% ÷ 90% (非冷凝) 存放溫度：-20°C ÷ 55°C 電源: 輸入| 最大功耗：90V ÷ 230V AC | 150 W 操作系統：Windows CE 5.0 顯示屏：6,4” VGA (640 * 480) 數據存儲: 類型| 容量：壓縮閃存卡 | 最大4GB 外設接口 (U盤,鼠標, 鍵盤)：2 * USB PC通信接口：RS - 232C, RJ45 (以太網) 模擬輸出: 8路電壓 | 8路電流：0V ÷ 10V DC, 最大 10mA 每路輸出 | 0/4mA ÷ 20mA 數字 I/O: 8路輸入| 8路輸出：0V ÷ 24V; Hi_3,5V | OC; 最大50mA 繼電器輸出: 容量 | 類型| 限制： 4 | SPDT | 24V AC; 最大 5A 4 | SPDT | 230V AC; 最大 5A | ||||
帶冷凝 & NAFION? 干燥器的氣體預處理單元 | ||||
尺寸 (W * H * D)： 486 mm * 176 mm * 538 mm 重量：9 kg ÷ 10 kg 箱體材質：鋁, 表面啞光 操作環境溫度: 10°C ÷ 50°C, 相對濕度: 5% ÷ 90% (非冷凝) 存放溫度：-20°C ÷ 55°C 電源: 輸入| 最大功耗：90V ÷ 230V AC | 150 W (不帶加熱管) 干燥器類型： 干燥器 1: 基于 Nafion 交換， 干燥器 2: 基于 Peltier制冷元件帶風扇 (12V DC) 干燥方法： 干燥器 1: 水蒸氣分子透過 Nafion? 膜 產生的壓力梯度導致的水交換- 一階反應動力學 干燥器2: 通過快速冷卻的水冷凝 冷卻溫度： 干燥器1: n/a 干燥器 2: 0°C ÷ 20°C 操作準備時間：5 分鐘 | ||||
技術參數 加熱管溫度磁滯：~ 5°C 加熱管長度：3m (可選 5m 或 10m) 加熱管電源:輸入 | 最大功耗：230V AC | 1000W 加熱管熱電偶：K型 (S型可選) Nafion? 裝置可承受氣壓~ 500 mbar | ||||
測量單元 尺寸 (W * H * D)：486mm * 176mm * 538mm 重量(取決于所安裝傳感器的數量)：10 kg ÷ 16 kg 箱體材質：鋁, 表面啞光 操作環境：溫度: 10°C ÷ 50°C, 相對濕度: 5% ÷ 90% (非冷凝) 存放溫度：-20°C ÷ 55°C 電源: 輸入| 最大功耗：90V ÷ 230V AC | 150 W 預熱時間：最多90分鐘 預熱溫度：約超出外界空氣溫度18°C 不影響預熱溫度的（最大外界溫度漂移）：±5°C | ||||
測量 | ||||
變量 | 方法| | 量程/分辨率 | 精度 | 時間 (T90 ) |
Tgas -氣體溫度 | K型熱電偶 | -10 ~ 1000°C/0,1°C | ± 2°C | 10 秒 |
Tgas - 氣體溫度 | S型熱電偶 | -10 ~ 1500°C/0,1°C | ± 2°C | 10 秒 |
Tamb-鍋爐進氣口空氣溫度 | PT500電阻式傳感器 | -10 ~100°C /± 2°C | ± 2°C | 10 秒 |
Differential pressure | 硅壓敏電阻式 壓力傳感器 | -25hPa~ +25 hPa/1 Pa (0,01hPa) | 絕對± 2Pa或相對5% | 10 秒 |
氣體流速 | 間接，利用皮托管&壓力傳感器 | 1 ~ 50 m/s/ 0,1 m/s | 絕對0,3 m/s 或相對5% | 10 |
Lambda λ - 過量空氣系數 | 計算得出 | 1 ÷ 10 | 0,01 | 相對± 5% | 10 |
qA - 累計損耗 | 計算得出 | 0 ÷ 100% | 0,1% | 相對± 5% | 10 |
Eta - η 燃燒效率 | 計算得出 | 0 ÷ 120% | 0,1% | 相對± 5% | 10 |
IL - 不充分燃燒 | 計算得出 | 0 ÷ 100% | 0,01% | 相對± 5% | 10 |
傳感器參數
方法 | 量程/ 分辨率 | 精度 | 時間 (T90 ) | 符合標準
|
O2 - 氧氣 | ||||
電化學傳感器 | 20,95% | 0,01% | 絕對± 0,1% 或相對5% | 45秒 | ISO 12039; CTM-030 |
電化學傳感器， 分壓 | 20,95% | 0,01% | 絕對± 0,1% 或相對5% | 45秒 | ISO 12039; CTM-030 |
電化學傳感器， 分壓 | 25,00% | 0,01% | 絕對± 0,1% 或相對5% | 45秒 | ISO 12039; CTM-030 |
電化學傳感器， 分壓 | 100,00% | 0,1% | 絕對± 0,1% 或相對5% | 45秒 | ISO 12039; CTM-030 |
順磁傳感器 | 25,00% | 0,01% | 絕對± 0,1% 或相對5% | 45秒 | EN 14789; OTM-13 |
順磁傳感器 | 100,00% | 0,1% | 絕對± 0,1% 或相對5% | 45秒 | EN 14789; OTM-13 |
CO - 一氧化碳 | ||||
紅外傳感器 | 20 000 ppm | 1 ppm | 絕對± 3 ppm或相對3% | 45秒 | EN 15058; METHOD 10 |
紅外傳感器 | 10% | 0,01% | 絕對± 0,3% 或相對3% | 45秒 | EN 15058; METHOD 10 |
紅外傳感器 | 100% | 0,1% | 絕對± 0,3% 或相對3% | 45秒 | EN 15058; METHOD 10 |
CO2 - 二氧化碳 | ||||
紅外傳感器 | 5% | 0,01% | 絕對± 0,3% 或相對3% | 45秒 | ISO 12039; OTM-13 |
紅外傳感器 | 10% | 0,01% | 絕對± 0,3% 或相對3% | 45秒 | ISO 12039; OTM-13 |
紅外傳感器 | 25% | 0,01% | 絕對± 0,3% 或相對3% | 45秒 | ISO 12039; OTM-13 |
紅外傳感器 | 50% | 0,01% | 絕對± 0,3% 或相對3% | 45秒 | ISO 12039; OTM-13 |
紅外傳感器 | 100% | 0,1% | 絕對± 0,3% 或相對3% | 45秒 | ISO 12039; OTM-13 |
CX HY 總碳氫化合物 | ||||
紅外傳感器 | 5% | 0,1% | 絕對± 0,3% 或相對3% | 45秒 | |
紅外傳感器 | 10% | 0,1% | 絕對± 0,3% 或相對3% | 45秒 | |
紅外傳感器 | 25% | 0,1% | 絕對± 0,3% 或相對3% | 45秒 | |
紅外傳感器 | 50% | 0,1% | 絕對± 0,3% 或相對3% | 45秒 | |
紅外傳感器 | 100% | 0,1% | 絕對± 0,3% 或相對3% | 45秒 | |
NO - 一氧化氮 | ||||
紅外傳感器 | 5 000 ppm | 1 ppm | 絕對± 3 ppm或相對3% | 45秒 | ISO 10849; METHOD 7E |
NO2-二氧化氮 | ||||
紅外傳感器 | 1 000 ppm | 1 ppm | 絕對± 3 ppm或相對3% | 45秒 | ISO 10849; METHOD 7E |
電化學傳感器 | 1 000 ppm | 1 ppm | 絕對± 5ppm或相對5% | 45秒 | CTM-022 |
SO2-二氧化硫 | ||||
紅外傳感器 | 5 000 ppm | 1 ppm | 絕對± 3 ppm或相對3% | 45秒 | ISO 7935; METHOD 6C |
H2S- 硫化氫 | ||||
電化學傳感器 | 1 000 ppm | 1 ppm | 絕對± 5ppm或相對5% | 45秒 | |
H2 - 氫氣 | ||||
電化學傳感器 | 2 000 ppm | 1 ppm | 絕對± 10ppm或相對5% | 45秒 | |
電化學傳感器 | 20 000 ppm | 1 ppm | 絕對± 10ppm或相對5% | 45秒 | |
熱導檢測器 | 10% | 0,1% | 絕對± 0,5% 或相對5% | 45秒 | |
熱導檢測器 | 25% | 0,1% | 絕對± 0,5% 或相對5% | 45秒 | |
熱導檢測器 | 50% | 0,1% | 絕對± 0,5% 或相對5% | 45秒 | |
熱導檢測器 | 100% | 0,1% | 絕對± 0,5% 或相對5% | 45秒 | |
N2O 一氧化二氮 | ||||
紅外傳感器 | 2 000 ppm | 1 ppm | 絕對± 3 ppm或相對3% | 45秒 | ISO 21258 |
CHF3 氟仿 (制冷劑 R23) | ||||
紅外傳感器 | 2,5% | 0,01% | 絕對± 0,3% 或相對3% | 45 秒 | |
VOC - 揮發性有機混合物 | ||||
PIT - 光電離檢測器 | 1 000 ppm | 1 ppm | 絕對± 5ppm或相對5% | 45 秒 | METHOD 21 |
外接設備
標準設備
與設備一同提供
每臺 Photon S 分析儀均根據客戶要求獨立定制。
通常, 分析儀包含位于19’’ 框架內的3大模塊:
氣體預處理模塊;
測量模塊。
帶顯示觸摸屏的控制模塊;
同時, 下列設備為 CEMS 系統所必需:
用于安裝上述模塊的19” 框架或容納箱;
氣體探針;
加熱管。
附加設備
分析儀工作所需
加熱管
帶加熱型過濾器的加熱管為分析儀的干燥器提供氣體樣本。纏繞在加熱管壁的加
熱裝置以及加熱管本身的絕熱性，可有效防止管內氣體中的水份冷凝。加熱管一
端通過M30x1螺紋連接于氣體探針，另一端通過磁性快速耦合器和電氣接頭與分
析儀相連。
標準長度的加熱管為3m,也可訂購其它長度。特別推薦用于高濕度環境測量以及
SO2、 NO2 等易溶于水的氣體的檢測。
 |
氣體探針
氣體探針的作用是進入煙道采集氣體樣本，同時測量溫度。
可選擇的探針非常易于連接到探針托架（用M30x1緊固）和加熱管。它有測量氣
體溫度的K型熱電偶（某些配置中為S型）以及一個螺紋式固定錐。
有多種不同長度以及工作溫度的探針可供選擇。
為提高工作效率，建議配備不同的探針以便能滿足各種測量點的需要。
完整的氣體探針除了探針外，還包含加熱管。

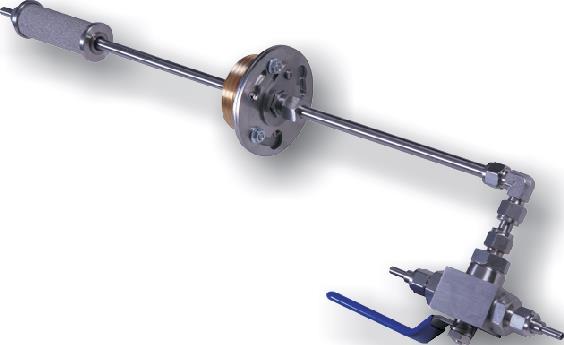

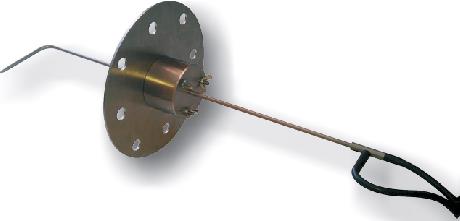

在線式氣體探針
為在線式測量特別設計的氣體探針。
有不同長度且備有合適托架的探針可選。
可與下列裝備選擇搭配:
測量氣體溫度的熱電偶;
燒結型不銹鋼過濾器 (可清洗) - 特別推薦用于高濃度煙塵環境;
 |
"反吹”清潔功能 - 利用反吹閥在待測氣體和壓縮空氣進口間切換，可定時清潔燒結型過濾器。
可選設備&備件
皮托管
皮托管是用于測量氣體流速的配件。測量通過間接方式進行-皮托管連接至分析儀
的差壓傳感器。分析儀將皮托管出口的差壓轉換為流速。
不同長度的管可選。皮托管通過2m的氣體管線連接至分析儀。
在線式托架可隨皮托管配備。

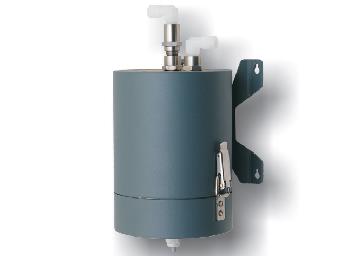

加熱過濾器
加熱過濾器安裝于探針之后。加熱管搭配使用以避免水蒸氣冷凝。
WIFI 通信接口
選配接口，可無線連接Photon S分析儀。

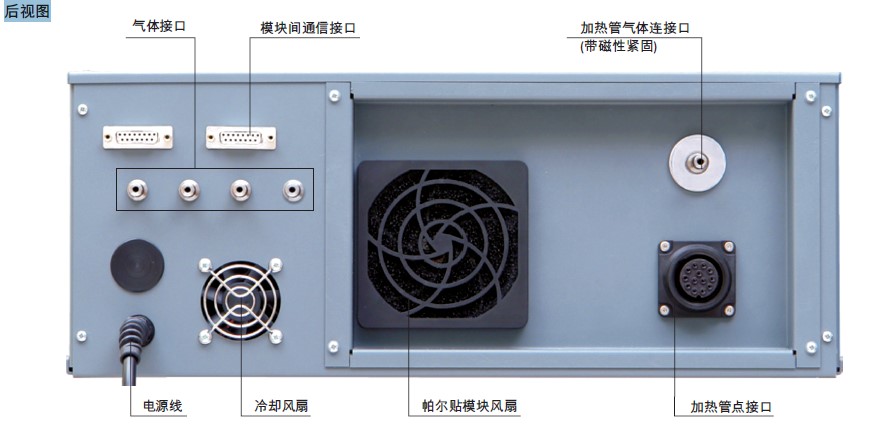

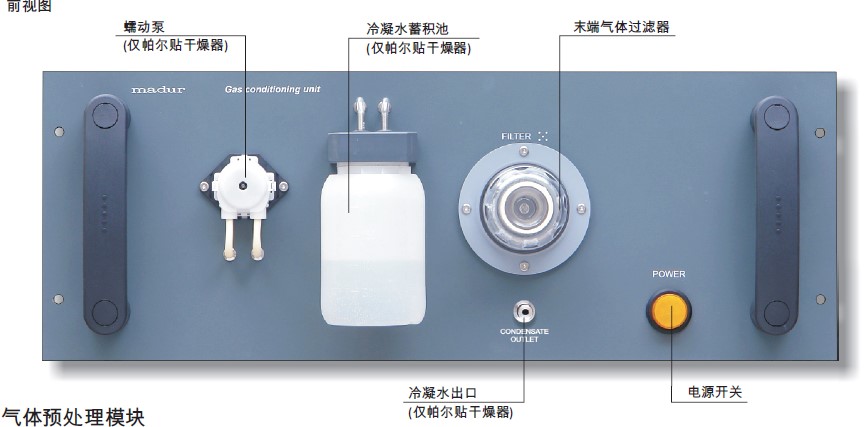

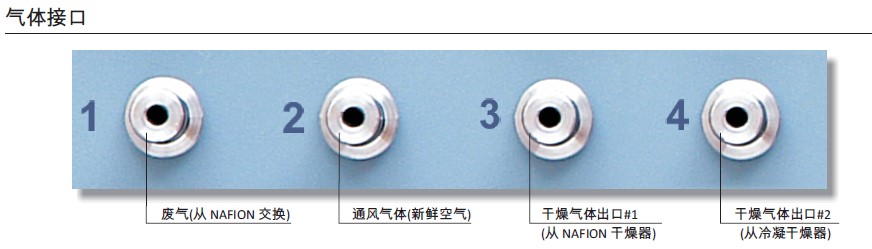

氣體預處理模塊
