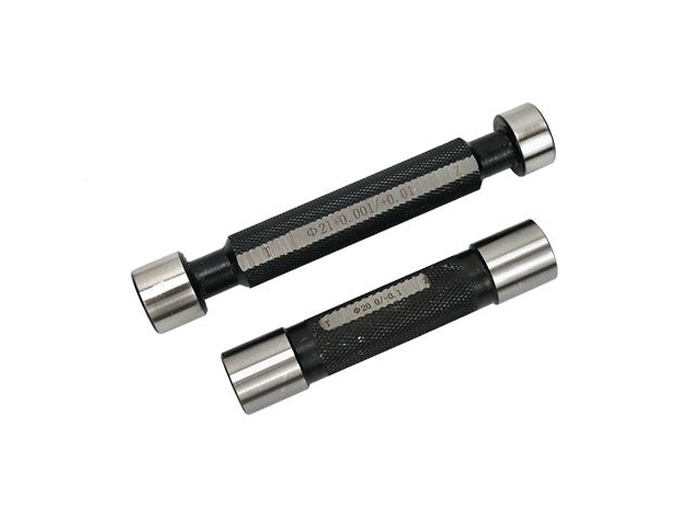

光滑塞規是一種用于檢驗工件內孔尺寸的精密量具,通過模擬被測孔的較大與較小實體尺寸,快速判定孔徑是否符合設計公差要求。其核心結構由通端(Go)和止端(NoGo)組成:通端為長圓柱體,對應孔的較小上限尺寸,需全程自由通過;止端為短圓柱體,對應孔的較大上限尺寸,旋入深度不得超2個螺距。二者配合使用,可確??讖皆谠试S的公差范圍內,避免因尺寸差導致裝配失效。
產品分類與適用場景
光滑塞規按直徑覆蓋1.6mm至500mm范圍,支持IT6級及以上精度,滿足機械加工、汽車制造、航空航天等領域的高需求。標準型塞規采用雙圓柱結構,通端長度大于止端以實現準確導向;非標定制型可提供長柄部、異形握把等設計,適配特殊工況。例如,汽車發動機缸體孔徑檢測需使用IT6級塞規,確?;钊c缸套的精密配合;而航空航天領域則依賴高精度塞規驗證液壓系統密封孔的尺寸穩定性。
材質與工藝創新
主流產品選用GCr15軸承鋼或9SiCr合金鋼制造,表面經熱處理后硬度達HRC60-63,耐磨性提升50%,可適應高頻次檢測需求。部分型號采用陶瓷或鎢鋼材質,進一步延長使用壽命。加工過程中,通過三坐標測量機對通端、止端及中間點進行全尺寸檢定,容許公差嚴格控制在±0.002mm以內,確保檢測精度。
操作規范與維護要點
檢測前需清理孔內鐵屑、毛刺,并在20℃恒溫環境下操作,避免熱脹冷縮導致誤差。插入時需保持垂直,禁止傾斜施力,防止塞規卡滯。使用后涂覆防銹油,存放于相對濕度≤60%的環境中,避免與硬質工具碰撞。定期用外校合格的電子千分尺校驗,當通端通過阻力值超初始值15%時,應立即返廠修研。
